大功率双工器
需要协助？
如需了解选型、交期、报价或采购安排，可直接在线留言。
在线咨询
产品介绍

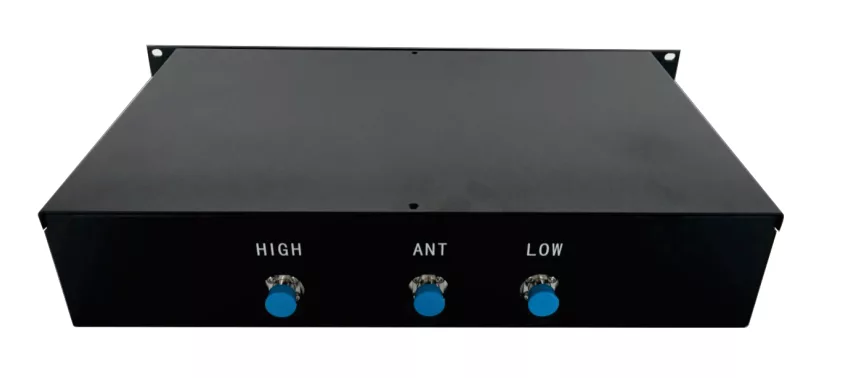

大功率带通双工器是多信道共用天线的重要器件。我司生产的大功率带通双工器采用最新异形高Q腔体设计,精密CNC加工,特殊表面处理,其指标性能远远超过市场上同类产品;具有插损小、隔离高、承受功率大等优点。广泛应用于光纤直放站、干线放大器、多信道合路器与分路器再合路无线楼宇覆盖工程和各类专用及公用移动通信网中。这是一款带通双工器，我们也可以提供带阻双工器。
| 项目 | 性能指标 |
|---|---|
| 型号 | WR-SGQ-400D |
| 频率范围 | 400～470 |
| 收/发频率间隔(MHz) | 10 |
| 通带带宽（MHz） | ≤2.5 |
| L端插入损耗(dB) | ≤1.0 |
| H端插入损耗(dB) | ≤1.0 |
| Rx--Tx隔离度(dB) | ≥80 |
| 各端口电压驻波比 | ≤1.25 |
| 最大输入功率(W) | 200 |
| 端口形式 | L16（N）型 |
| 尺寸（mm）： | 483×300×89（2U机箱式） |
| 温度范围(℃) | -25～85 |
| 机箱颜色 | 黑色喷塑 |
常见问题
大功率带通双工器适用于哪些应用场景？
该产品适合用于光纤直放站、干线放大器、多信道合路/分路系统、无线楼宇覆盖工程以及各类专用及公用移动通信网络中，对多信道共用天线场景尤为适用。
这款双工器的主要性能特点有哪些？
该双工器采用异形高Q腔体设计和精密CNC加工，配合特殊表面处理工艺，具有插损小、隔离度高、可承受大功率、驻波比低等特点，适合对指标要求较高的工程应用。
这款产品的频段与功率能力大致如何？
当前型号WR-SGQ-400D设计用于400～470MHz 频段，收发频率间隔约10MHz，最大输入功率能力为200W，适合在相应频段内需要较大功率处理能力的应用。
如果需要其他类型双工器或技术咨询，该如何联系？
本产品为带通双工器，如需带阻双工器或其他频段、结构定制，可通过企业官网的在线咨询、电话或邮件等官方渠道联系销售与技术支持人员获取详细方案。
